你知道判斷RO膜的好壞需要從哪些方面進行評估嗎？具體的判斷方法和標準是什么？今天一起跟魯東小編來學習吧！

判斷RO膜的好壞主要從性能參數(shù)、外觀狀態(tài)、運行表現(xiàn)、使用壽命及維護成本等多方面進行綜合評估,以下是具體的判斷方法和標準：

一、性能參數(shù)檢測

1. 脫鹽率

定義：膜對水中鹽分的截留能力，通常用百分比表示。

標準：新膜的脫鹽率一般≥97%（不同品牌和型號略有差異）。

如果脫鹽率低于90%，說明膜性能顯著下降，可能存在污染、老化或破損。

注意：需在相同水溫（通常25℃）和壓力下對比，溫度每變化1℃，脫鹽率約波動2%。

2. 產(chǎn)水量

定義：單位時間內(nèi)的產(chǎn)水體積。

標準：新膜的產(chǎn)水量應接近廠家標注的理論值。

若產(chǎn)水量下降30%以上，可能是膜表面污染、堵塞或老化導致。

檢測方法：固定進水壓力（如0.4-0.6MPa）和水溫，測量單位時間產(chǎn)水量，與初始值對比。

3. 進水壓力與壓差

壓力變化：新膜運行時，進水壓力穩(wěn)定在設計范圍內(nèi)。

若壓力顯著升高（如增加50%），可能是膜元件堵塞或壓實，導致水流阻力增大。

壓差（膜前后壓力差）：正常運行時，單支膜的壓差應＜0.1MPa。

壓差＞0.3MPa時，表明膜表面污染嚴重（如膠體、微生物沉積），需化學清洗或更換。

二、外觀與物理狀態(tài)檢查

通過目視觀察膜元件的外觀，可初步判斷是否存在破損、老化或污染：

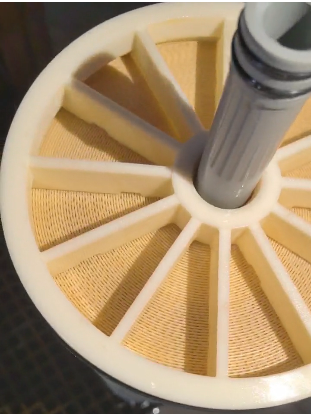

1. 膜元件完整性

檢查膜絲或膜片是否有破損、裂縫或孔洞。

卷式膜的膜頁邊緣若有泛黃、開裂或膠層脫落，可能導致水流短路，影響脫鹽率。

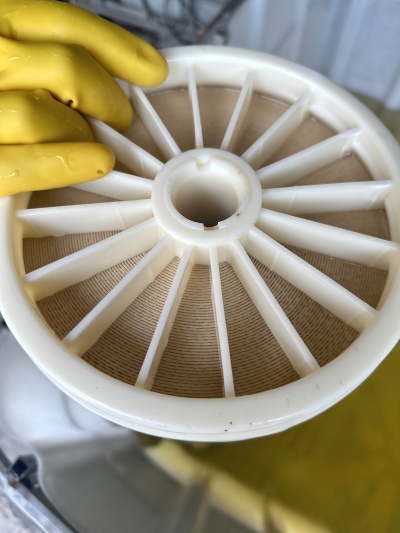

2. 污染與結垢情況

有機物污染：膜表面呈棕褐色或黑色，手感黏滑，可能是微生物或膠體沉積。

無機鹽結垢：膜表面有白色堅硬沉積物（如碳酸鈣、硫酸鈣），常見于濃水側(cè)。

金屬氧化物污染：膜表面呈紅棕色（鐵）或黃褐色（錳），多因進水預處理不足導致。

3. 材質(zhì)老化

長期使用后，膜材質(zhì)可能變脆、變硬或膨脹，失去彈性。

三、運行與維護表現(xiàn)

1. 抗污染能力

好的膜元件在同等水質(zhì)下，抗污染周期更長，化學清洗頻率低（如工業(yè)膜正常清洗周期＞3個月）。

若頻繁需要清洗（如每月1次以上），可能是膜選型不當或膜性能下降。

2. 耐化學性與壽命

優(yōu)質(zhì)膜具有一定的耐酸、堿和氧化劑能力（如短時耐受pH2-12，余氯＜0.1ppm），但長期暴露于強腐蝕性環(huán)境會加速老化。

正常使用壽命：工業(yè)膜約3-5年（取決于水質(zhì)和維護情況）。若使用壽命＜1 年，可能是質(zhì)量問題或使用不當。

3. 產(chǎn)水水質(zhì)穩(wěn)定性

合格的膜應能持續(xù)產(chǎn)出穩(wěn)定水質(zhì)的水（如電導率波動＜5%）。

若產(chǎn)水電導率突然升高且無法通過清洗恢復，可能是膜元件破損或脫鹽層失效。

綜上所述，判斷反滲透膜的好壞需結合數(shù)據(jù)化檢測（脫鹽率、產(chǎn)水量、壓力）、外觀檢查和長期運行記錄。日常維護中，定期監(jiān)測關鍵指標并做好清洗和防護（如控制進水余氯、濁度），可有效延長膜壽命。若懷疑膜性能異常，建議先通過標準化清洗嘗試恢復，無效時再考慮更換。
